| 产品特性：密封好 | 品牌：减压阀 | 材质：碳钢 |
| 型号：Y42X | 连接形式：法兰 | 适用介质：水 |
| 3C阀门类别：工业 | 公称通径：15-300 | 结构形式：活塞式 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：伺服 | 零部件及配件：阀体 |
| 形态：柱塞式 | 类型(通道位置)：二通式 | 规格：参数值 |

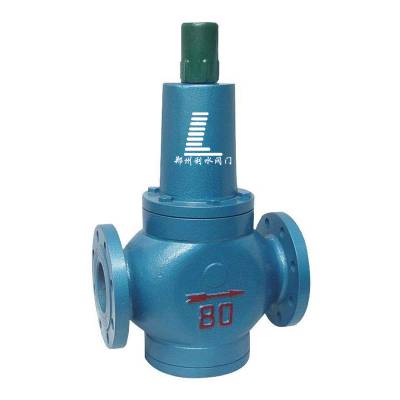

Y42X水用减压阀适用于工作温度0~90C的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工程造价。导阀主要由阀座、阀、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力高定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
工作原理；
Y42X水用减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
使用说明；
减压阀一般采用水平安装，由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小;当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
该阀门的减压比必须在一定程度上高于系统值; 即使在极大或者极小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即极值流量的20%到80%。正常为等比型或者具有等比性。这些类型的阀门本身具有比例控制所要求的流量特性及流量范围。
连接尺寸；
公称通径DN | 外形 尺寸 | |||
L | H | Hl | ||
1.6 / 2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 265 | 85 |
20 | 160 | 180 | 265 | 85 |
25 | 180 | 200 | 280 | 95 |
32 | 200 | 220 | 280 | 95 |
40 | 220 | 240 | 290 | 105 |
50 | 250 | 270 | 300 | 130 |
65 | 280 | 300 | 315 | 145 |
80 | 310 | 330 | 330 | 170 |
100 | 350 | 380 | 405 | 200 |
125 | 400 | 450 | 450 | 225 |
150 | 450 | 500 | 485 | 265 |
200 | 500 | 550 | 570 | 290 |
250 | 650 | 640 | 325 | |
300 | 800 | 740 | 360 | |
350 | 850 | 810 | 395 | |
400 | 900 | 950 | 430 | |
500 | 950 | 1080 | 500 | |
