| 产品特性：结构简单 | 品牌：郑州利水阀门 | 型号：HH44X |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：否 |
| 种类：SFCV橡胶瓣式 | 结构形式：蝶式 | 公称通径：50-1200mm |
| 适用介质：水 | 形态：旋转式 | 压力环境：低压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：参数值 |

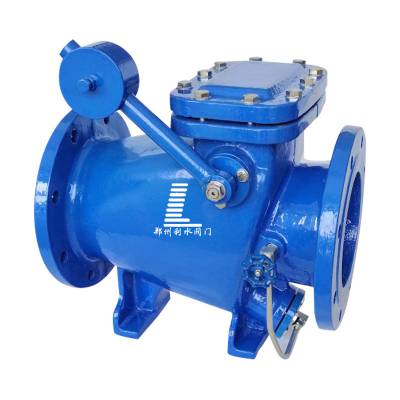

HH44X消声缓闭止回阀阀瓣轻、开度大、节能环保，流体阻力小，水锤消除机构设计新颖，密封性能好、抗磨损、使用寿命长、运行平稳、无震动、无噪音等特点。
HH44X消声缓闭止回阀用于给排水管道上，安装在水泵出口处用来防止介质逆流和撤销损坏性水锤，并能有用的削减阀门锁锤压力。可保障管网系统平安运行。微阻缓闭消声止回阀采用橡胶衬阀瓣，流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
产品特点；
HH44X密封可靠,阀瓣为全衬丁晴橡胶,较好的减少泄漏。HH44X的阀瓣是衬橡胶(丁睛橡胶),阀瓣是由橡胶全包边的,密封性能高,但使用温度不高。
HH44X阀体密封面下端设计了一套活塞的缓闭装置,很好的减小了水击,提高了密封面使用寿命。
HH44X阀杆(或者说销轴)外装一个重锤,由于重锤的自由落体运动,关闭时增加了密封压紧外力。
主要零件材料；
零件名称 | 阀体 | 阀瓣 | 阀轴 |
材料 | 铸铁、铸钢 | 钢板、橡胶组合件 | 不锈钢 |
主要技术参数；
型号 | 公称压力 ﹝Mp a﹞ | 试验压力﹝Mp a﹞ | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
HH44ZX/T/H KHH44X/T/H HH44Z/X | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、弱腐，蚀性介质 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
连接尺寸；
公称通径 （mm） | 尺 寸（mm） | ||
L | H | B | |
40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 |
65 | 290 | 320 | 290 |
80 | 310 | 354 | 300 |
100 | 350 | 350 | 320 |
125 | 400 | 380 | 340 |
150 | 480 | 500 | 410 |
200 | 500 | 580 | 450 |
250 | 600 | 670 | 550 |
300 | 700 | 730 | 580 |
350 | 800 | 820 | 630 |
400 | 900 | 920 | 700 |
450 | 1000 | 950 | 800 |
500 | 1100 | 1100 | 900 |
600 | 1300 | 1200 | 990 |
700 | 1400 | 1550 | 1120 |
800 | 1500 | 1700 | 1300 |
