| 产品特性：结构简单 | 型号：X44T | 品牌：郑州利水阀门 |
| 材质：不锈钢 | 连接形式：螺纹 | 加工定制：否 |
| 公称通径：15-200mm | 结构形式：自封式 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：截止 |
| 类型(通道位置)：三通式 | 适用介质：油品 | 规格：参数值 |

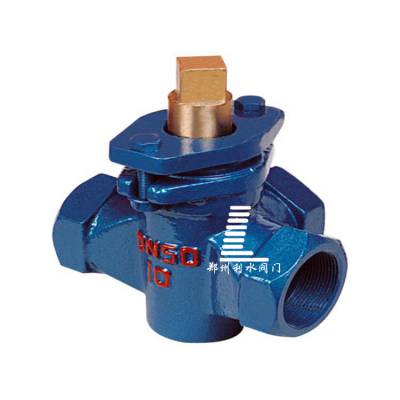

X44T铜芯三通旋塞阀 广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
X44T铜芯三通旋塞阀特点；
（1）旋塞阀流体直流通过，阻力小，启闭方便、迅速。
（2）在管道中主要用于切断、升配和改变介质流动方向。它易于适应多通道结构，以至一个阀可以获得两个、三个、甚至四个不同的流道，这样可以简化管道系统的设计，减少阀门门用量以及设备中需要的一些连接配件。
（3）旋塞阀是较早被人们采用的阀件。由于结构简单，开闭迅速(塞子旋转1/4Q圈就能完成开闭动作)，操作方便，流体阻力小，至今仍被广泛使用。主要用于低压，小口径和介质温度不高的情况下。
应用；
根据旋塞阀的结构特点和设计上所能达到的功能，可以按下列原则选用。
1.用于分配介质和改变介质流动方向，其工作温度不高于300℃，公称压力PN≤1.6MPa、公称通径不大于300mm，建议选用多通路旋塞阀。
2.奶、果汁、啤酒等食品企业业及制药厂等的设备和管道上，建议选用奥氏体不锈钢制的，紧定式圆锥形旋塞阀。
3.油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级不大于Class300、公称通径不大于300mm，建议选用油封式圆锥形旋塞阀。
4.油田开采、天然气开采、管道输送的支管、精炼和清洁设备中，公称压力级不大于Class7500、公称通径不大于900mm、工作温度不高于340℃，建议选用油封式圆锥形旋塞阀。
5.在大型化学工业中，含有腐蚀性介质的管道和设备中，要求开启或关闭速度较快的场合，对于以硝酸为基的介质可选用聚四氟乙烯套筒密封圆锥形旋塞阀；对于以醋酸为基的介质，可选用Crl8Nil 2M02Ti不锈钢镶聚四氟乙烯套筒密封圆锥形旋塞阀。
6.在煤气、天然气、暖通系统的管道中和设备上，公称通径不大于200nm，宜选用填料式圆锥形旋塞阀。
产品参数；
零件名称 | 阀体、塞子 | 填料 |
X44W-1.0P | 不锈钢 | 石棉盘根+304 |
X44W-1.0C | 铸钢 |
型号 | 公称压力 | 试验压力PS(MPa) | 工作压力P（MPa） | 适用介质 | 工作温度（℃） | |
壳体 | 密封 | |||||
X44W1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
X44W1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
口径（DN） | L | D | D1 | D2 | z-Φd | |
20 | 145 | 150 | 105 | 75 | 55 | 4×14 |
25 | 145 | 160 | 115 | 85 | 65 | 4×14 |
32 | 165 | 190 | 135 | 100 | 78 | 4×18 |
40 | 190 | 200 | 145 | 110 | 85 | 4×18 |
50 | 200 | 200 | 160 | 125 | 100 | 4×18 |
65 | 220 | 280 | 180 | 145 | 120 | 4×18 |
80 | 250 | 300 | 195 | 160 | 135 | 4×18 |
100 | 300 | 340 | 215 | 180 | 155 | 8×18 |
125 | 350 | 245 | 210 | 185 | 8×18 | |
150 | 400 | 280 | 240 | 210 | 8×23 | |
200 | 450 | 335 | 295 | 265 | 8×23 | |
250 | 530 | 390 | 350 | 320 | 12×23 | |
300 | 580 | 440 | 400 | 368 | 12×23 | |
