| 产品特性：大排量 | 品牌：利水 | 型号：CS41H-3NL |
| 材质：铸钢 | 连接形式：法兰 | 种类：浮球式 |
| 公称通径：15-25mm | 适用介质：蒸汽 | 压力环境：常压 |
| 工作温度：高温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：热力 | 零部件及配件：阀体 | 形态：球式 |
| 类型(通道位置)：二通式 | 规格：参数值 | 是否跨境货源：否 |

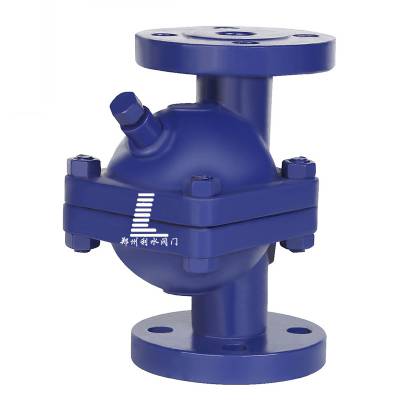

一、CS41H-3NL立式自由浮球式疏水阀主要概述：
我公司引进国外先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。立式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的优点是可垂直安装于蒸汽管道上，使用方便。
二、CS41H-3NL立式自由浮球式疏水阀特点：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
三、工作原理：
立式浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
连接尺寸参数；
型 号 | 通径 | 连接方式 | 外形尺寸 | |
H | L | |||
CS11H-16-ⅠL | 15 | 螺纹 | 120 | 84 |
20 | 120 | 84 | ||
25 | 120 | 84 | ||
CS41H-16-ⅠL | 15 | 法兰 | 150 | 84 |
20 | 150 | 84 | ||
25 | 150 | 84 | ||
CS11H-16-ⅡL | 15 | 螺纹 | 160 | 170 |
20 | 160 | 170 | ||
25 | 160 | 170 | ||
CS41H-16-ⅡL | 15 | 法兰 | 210 | 195 |
20 | 210 | 195 | ||
25 | 210 | 195 | ||
