| 产品特性：动作灵敏 | 品牌：利水阀门 | 型号：ZJHQ |
| 材质：碳钢 | 连接形式：法兰 | 加工定制：否 |
| 公称通径：15-200mm | 适用介质：水、 蒸汽、 弱酸碱介质 | 压力环境：常压 |
| 工作温度：常温 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：阀体 | 形态：隔膜式 | 类型(通道位置)：二通式 |
| 标准：国标 | 密封形式：软密封型 | 规格：参数值 |
| 是否跨境货源：否 |

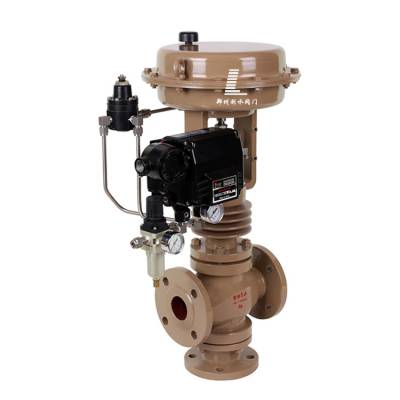

ZJHQ型气动三通调节阀是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确。配用气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把两种流体经三通阀合并成一种流体的工况。
产品特点；
1．气动三通调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀芯开度位移，达到对流体介质的工艺参数精确调节控制。
2．气动三通调节阀按作用模式可分；正作用：气闭式（当信号压力增大时阀位向下位移），《B型》
反作用：气开式（当信号压力增大时阀位向上位移），《K型》
3．三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。
4．三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。
5．三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。
规格与技术参数
| 公称通径 | DN20~DN250 |
| 公称压力 | PN1.0~PN4.0 Class150~Class300 |
| 工作温度范围 | -196~565℃ |
| 连接方式 | 法兰式 焊接式 螺纹式 |
| 适用场合 | 合流型调节 分流型调节 流路切换 |
| 阀体材质 | WCB CF8 CF8M CF3M TA C-276 2205 |
| 阀内件材质 | 304 304+STL 316 316+STL 316L 316L+STL 17-4PH C-276 |
| 阀盖形式 | 标准型 散热型 伸长型 波纹管密封型 波纹管密封散热型 |
| 流量特性 | 等百分比 直线 |
| 泄漏等级 | 硬密封IV级 V级 软密封VI级 (标准ANSIB16.104) |
| 薄膜执行机构 | PZM200 PZM280 PZM400 PZM600 PZM1000 PZM1600 |
| 弹簧范围及气源 | 40~200KPa (气源0.25MPa) 80-240KPa (气源0.3MPa) |
| 输入信号 | 4-20mA.DC |
结构及连接尺寸参数；
| 公称通径（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | |||
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 210 | 260 | 320 | 360 | ||
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | |||
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | |||
| H | 普通型 | PN16 PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 | |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | |||
| 高温型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | |||
| 重 量 ㎏ | 普通型 | PN16 PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 | |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | |||
| 高温型 | 重量增加（5~10）% | ||||||||||||
